特点

本产品是基于38kHz信号调制解调的红外收发器。该设备只是红外信号与RS485信号进行转换的透明通信通道，不进行任何协议的转换功能，因而支持全协议操作。设备提供直流电源供电方式，直流电供电可选择5V供电或者9V-24V(设备标称12V)供电，可按客户定制选择。

性能指标

1. 调制解调信号频率：38kHz

2. 通信速率：最高支持2400bps（推荐使用1200bps通信效果最佳）

3. 通信距离及角度：≤6米, ≤15°

4. 功耗：≤0.5W

5. 气候条件:

  工作温度：0℃～+50℃

  存储温度：-10℃～+60℃

  相对湿度：< 75%

6. 尺寸： R20mm×22mm

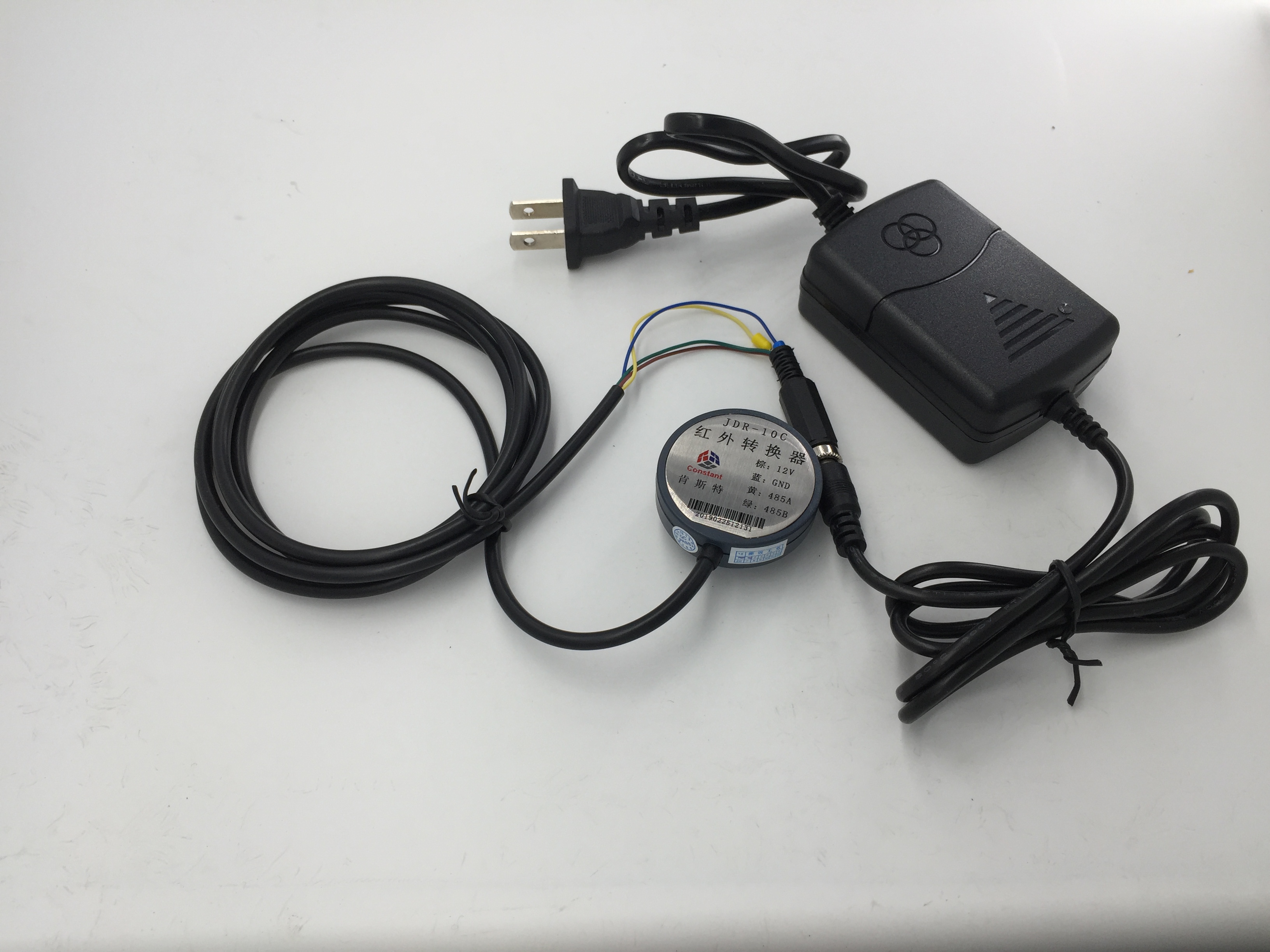

外型结构图

外形尺寸图

接线示意图
